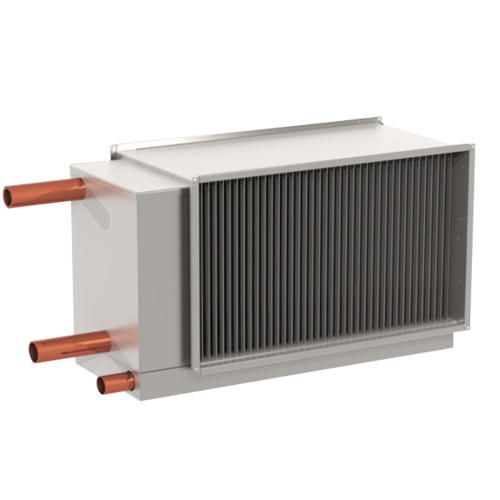

Конструкция охладителя представляет собой корпус, выполненный из оцинкованной стали, внутри которого устанавливается теплообменник, каплеуловитель и поддон.
ТЕПЛООБМЕННИК выполнен из медных трубок, с алюминиевым оребрением, расположенных в шахматном порядке.
КАПЛЕУЛОВИТЕЛЬ представляет собой набор специальных пластиковых пластин, эффективно улавливающих конденсат и собирающих его в поддон, расположенный в нижней части корпуса охладителя.
ПОДДОН дополнительно теплоизолирован и снабжен отводным патрубком для слива конденсата.
Канальные охладители имеют унифицированные размеры, что позволяет универсально сочетать их с другими элементами канальной вентиляции, обеспечивает удобство монтажа и обслуживания в условиях ограниченного пространства.
ВНИМАНИЕ!
При присоединении входного и выходного патрубков теплообменника к сети соблюдать особую осторожность. В процессе монтажа ЗАПРЕЩАЕТСЯ подгибать и деформировать патрубки.
Воздухоохладитель предназначен только для строго горизонтального расположения при эксплуатации.
Применение:
► предназначены для охлаждения и осушения приточного, рециркуляционного воздуха или их смеси;
►в компактных стационарных системах вентиляции и кондиционирования производственных общественных или жилых зданий;
► охладители присоединяются непосредственно к воздуховодам прямоугольного сечения;
► обрабатываемый воздух не должен содержать твердые, волокнистые, клейкие или агрессивные примеси, способствующие коррозии меди, алюминия, цинка;
► в качестве хладагента в охладителях могут использоваться вода или незамерзающие смеси;
► максимально допустимое давление жидкости в охладителях составляет 1,6 МПа.
