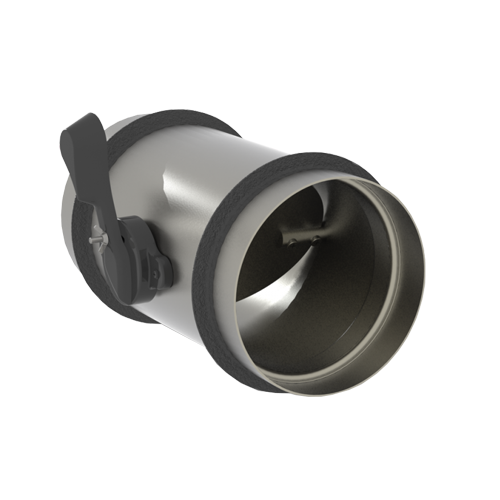

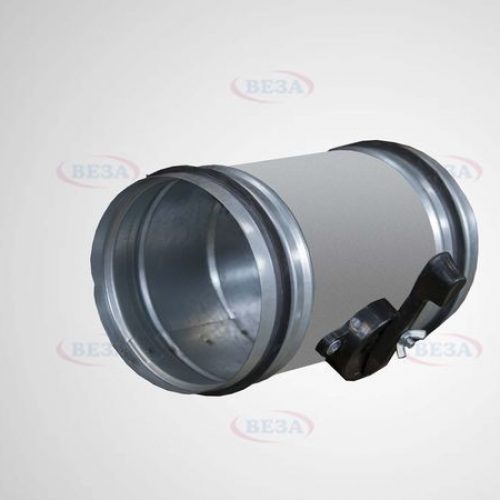

Клапаны имеют круглое сечение и представляют собой круглый корпус с установленной внутри простой листовой лопаткой, усеченной с боков. Такая конструкция обеспечивает пропорциональную зависимость расхода воздуха через клапан от угла поворота лопатки.
Конструктивные элементы клапана выполнены из оцинкованной стали. Ось лопатки установлена на втулках из полиамида.
В качестве исполнительного механизма используется ручной привод.
Для регулирования положения лопатки ручной привод предусматривает возможность фиксации положения.
Клапан сохраняет работоспособность вне зависимости от пространственной ориентации.
Применение:
► предназначены для регулирования расхода приточного и вытяжного воздуха в системах канальной вентиляции и кондиционирования;
► может использоваться для рециркуляционного воздуха;
► обрабатываемый воздух должен быть подготовлен, не должен содержать твердые,
волокнистые, клейкие или агрессивные примеси;
► допустимое содержание пыли и твердых примесей не более 0,1 г/м³;
► допустимая температура перемещаемого воздуха от – 30 °С до +50 °С.
