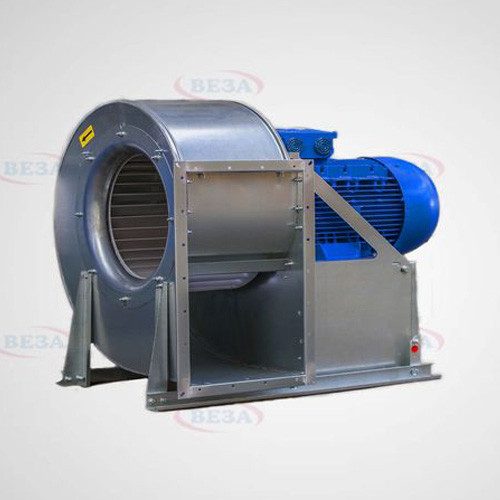

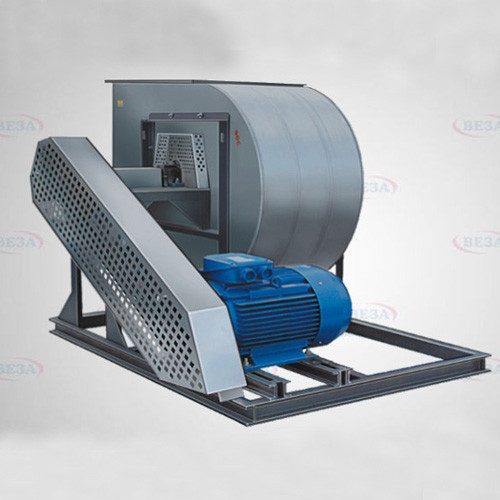

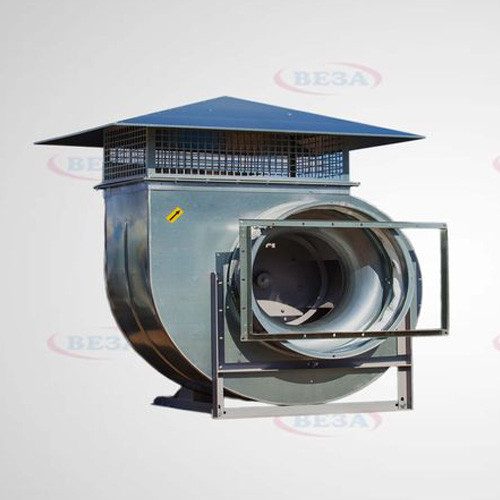

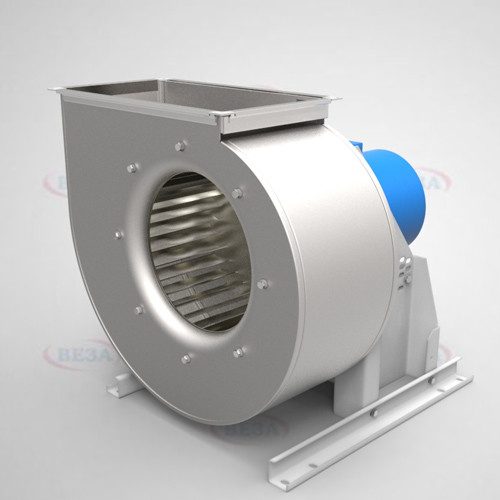

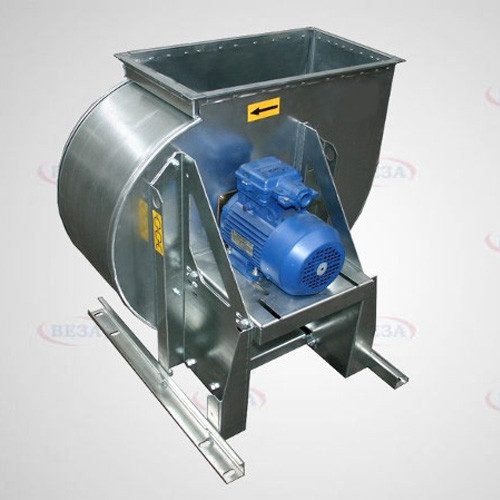

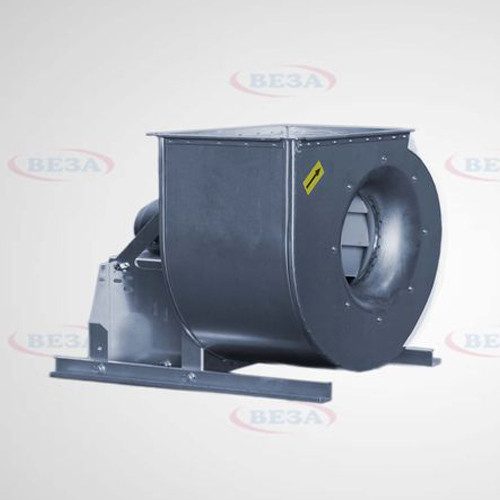

ВРАВ — Вентиляторы Радиальные с загнутыми Вперед лопатками колеса, с высоко нагруженными колесами, обеспечивающими компактность вентиляторной установки.
Вентиляторы ВРАВ изготавливают 12-ти типоразмеров и обеспечивают широкую область режимов по производительности от 300 до 150000 м3/ч и по давлению до 2600 Па. Вентиляторы ВРАВ применяют преимущественно в нагнетательных установках и системах, где введены жесткие ограничения на габаритные размеры. По своим техническим параметрам эти вентиляторы соответствуют лучшим зарубежным образцам, полностью заменяют устаревшие «Советские» серии вентиляторов ВЦ 14-46, ВР 280-46, ВР 30045 и имеют по сравнению с ними ряд преимуществ :
Введен более густой ряд R20 диаметров рабочих колес для вентиляторов малых номеров, которые наиболее широко применяют как встраиваемые в различные установки.
Вентиляторы имеют множество исполнений:
— общепромышленное;
— взрывозащищенное;
— коррозионностойкое «Арктическое» или Северное УХЛ2 и для систем ДУ и ПД.
Благодаря простой и надежной конструкции ВРАН® ВРАВ, а также высокой энергоэффективности, вентиляторы являются универсальным и экономичным оборудованием для различных задач комфортной и технологической вентиляции.
Выпускают вентиляторы следующих исполнений:
— общепромышленные (Н)
— теплостойкие (Ж)
— коррозионностойкие (К1)
— коррозионно-теплостойкие (К1Ж)
— взрывозащищенные (В) – только по 1-й конструктивной схеме
— взрывозащищенные теплостойкие (ВЖ) – только по 1-й конструктивной схеме
— взрывозащищенные коррозионностойкие (ВК1; ВК3) – только по 1-й конструктивной схеме
— взрывозащищенные коррозионно-теплостойкие (ВК1Ж) – только по 1-й конструктивной схеме
— сейсмостойкие (С) — для каждого из выше перечисленных исполнений.

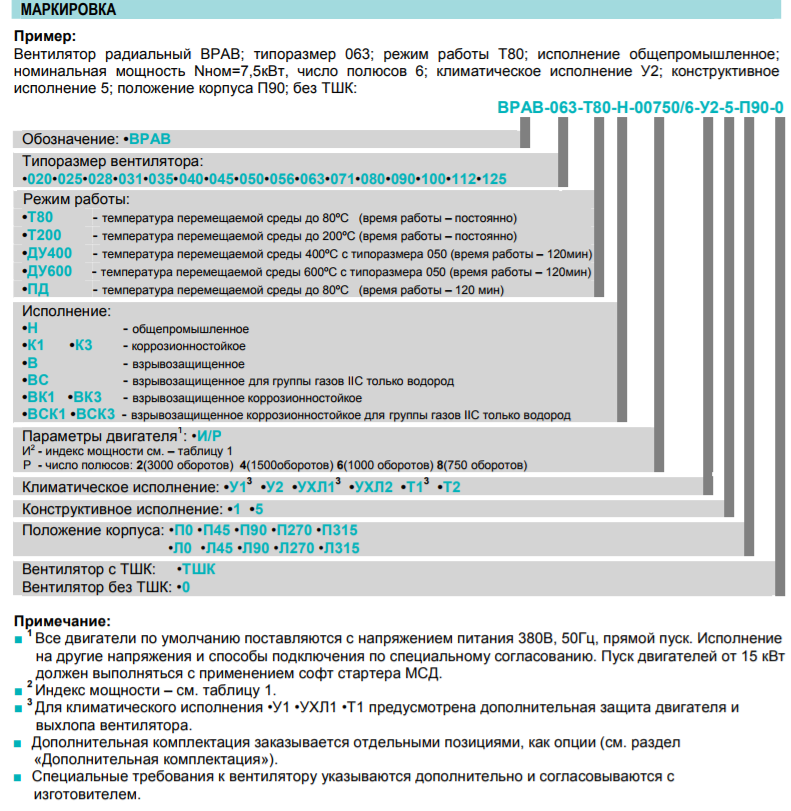

Маркировка

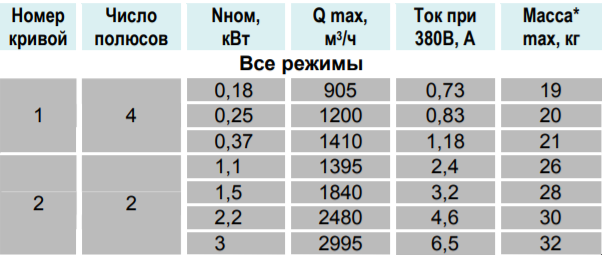

Характеристики

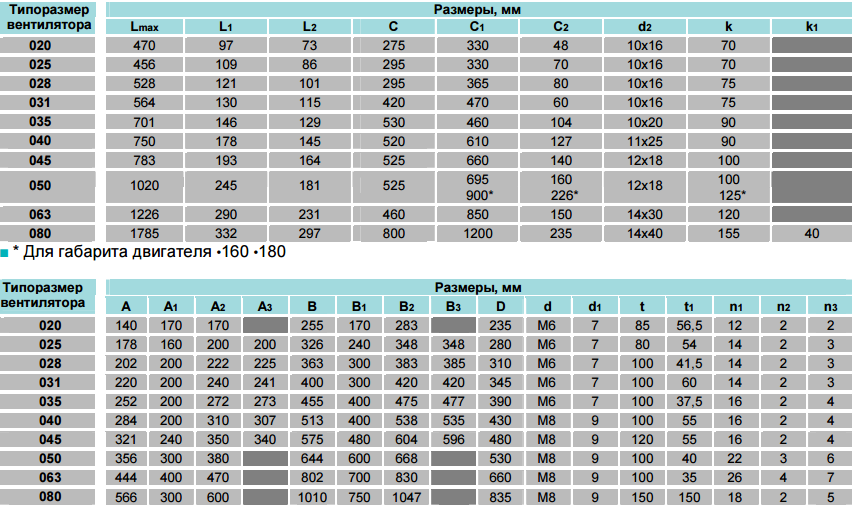

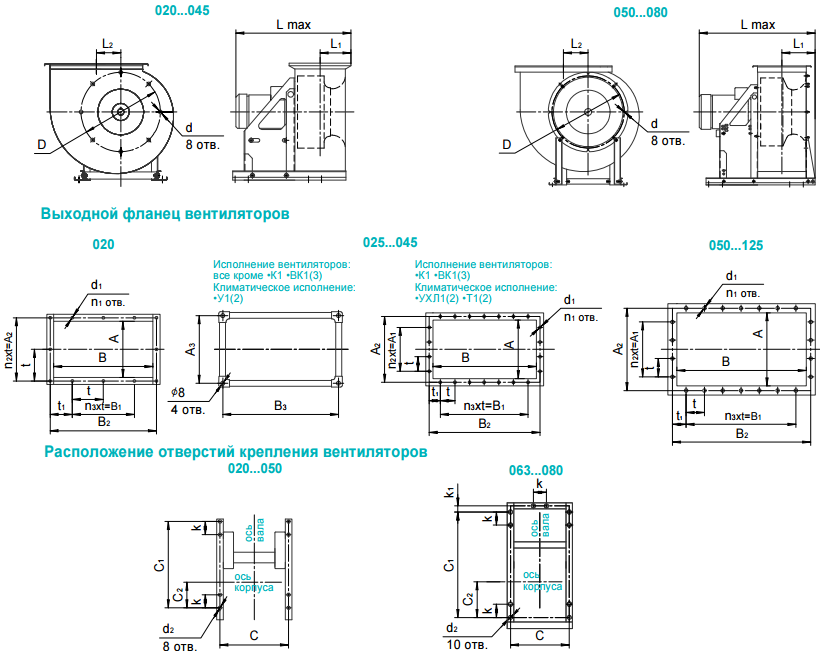

Размеры

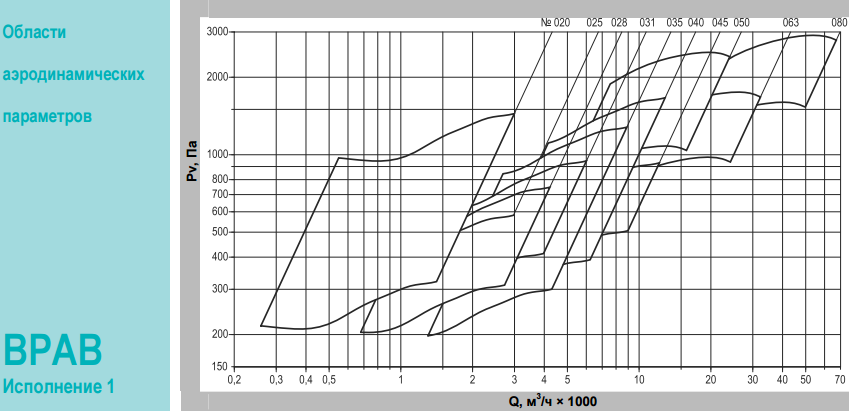

Сводная диаграмма
