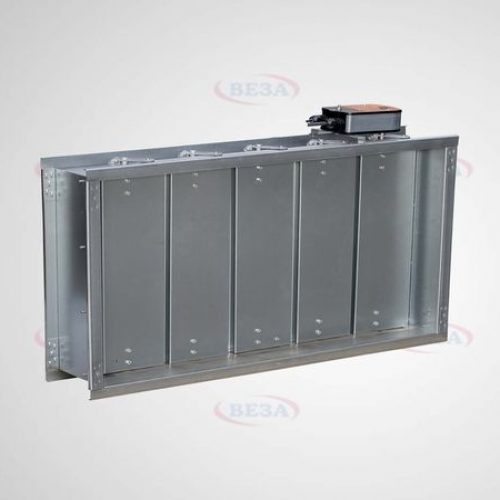

ГЕРМИК®-ДУ — многолопаточный противопожарный клапан без вылета лопаток за габарит корпуса.
Клапаны изготавливаются прямоугольного сечения в жёстком коробчатом корпусе, в котором на осях установлены лопатки поворотного типа. Угол открытия лопаток составляет 90°. Клапаны ГЕРМИК®-ДУ сохраняют работоспособность вне зависимости от пространственной ориентации и плоскости установки.
Предназначены для систем со скоростью воздушного потока не более 12 м/с и статическим давлением не превышающем 1500 Па.
Исполнительный механизм:
· электропривод типа «открыто/закрыто» питанием 220 или 24В;
· электромагнит питанием 220 или 24В.
Исполнительный механизм в клапане канального исполнения размещается только снаружи клапана, стенового исполнения — в специальной нише внутри клапана;
Клапаны изготавливаются двух типов:
· канальный — имеет два присоединительных фланца.
· стеновой — имеет один присоединительный фланец.
Стандартно клапаны могут комплектоваться электроприводами фирм BELIMO, ВЕЗА, SEIMENS. По специальному заказу возможно изготовление клапанов с электроприводами, в том числе пневмоприводами, других производителей.
Инструкция по эксплуатации клапан Гермик-ДУ
Клапаны противопожарные ГЕРМИК®-ДУ предназначены для автоматического перекрытия вентиляционных каналов или проемов в ограждающих строительных конструкциях зданий. Согласно требованиям ГОСТ Р 53301-2013, СП 60.13330.2012, техническому регламенту о требованиях пожарной безопасности №123-ФЗ и своду правил СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности» по функциональному назначению применяются в качестве:
■ нормально закрытых (З).
■ дымовых (Д).
Предел огнестойкости:
■ нормально закрытый – EI 120.
■ дымовой – E 120.
