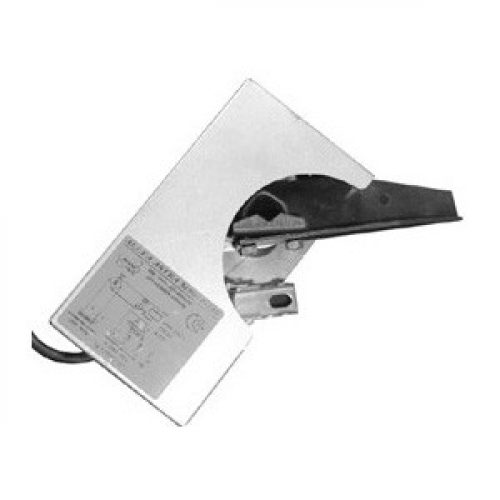

Электромагнитный привод

Электромагнитный привод устанавливается на клапаны:
• огнезадерживаюшие с нормально открытой заслонкой;
• дымовые с нормально закрытой заслонкой.
Способ перевода заслонки из исходного положения в рабочее:
• автоматический от теплового замка при температуре внутри клапана 72°С (только для огнезадерживающего клапана в комбинации с тепловым замком);
• автоматический по сигналам пожарной автоматики;
• дистанционный с пульта управления:
• от тумблера в месте установки клапана (тумблер в комплект поставки не входит).
Способ перевода заслонки из рабочего положения в исходное:
• вручную

Принцип работы клапана
Клапан срабатывает при подаче питающего напряжения на электро- магнит или разрыве теплового замка. При этом рычаг электро- магнита освобождает заслонку и возвратная пружина переводит заслонку из исходного положения в рабочее.
В рабочем положении заслонка фиксируется ригелем. Перевод заслонки из рабочего положения в исходное осуществляется вручную при помощи специального ключа, входящего в комплект поставки клапана.
В качестве исполнительного механизма привода применяется электромагнит напряжением питания 220В или 24В, управляющим сигналом на срабатывание которого служит подача напряжения (не более 15-20 с).
Приводы оснащаются микропереключателями для контроля положения заслонки, а также клеммной колодкой (кроме приводов, устанавливаемых на клапаны КДМ).
